Фаскосниматель для листового металла

Снятие фаски с кромки листа — операция, без которой невозможно качественное сварное соединение толстостенных деталей. Именно фаска раскрывает пространство шва и обеспечивает провар металла на всю глубину. Фаскосниматель (или кромкорез) для листового металла превращает эту операцию из трудоёмкой ручной работы в быстрый и предсказуемый технологический процесс. В этой статье — о том, зачем нужна фаска, какие бывают фаскосниматели и на что обратить внимание при выборе.

Зачем снимать фаску перед сваркой

Фаска — это скос на кромке листа, который создаёт пространство для заполнения сварным швом. Без предварительной разделки кромок при сварке металла толщиной от 4–5 мм сварной валик ложится только поверхностно: корневой провар не достигается, и в шве остаётся скрытый дефект. Правильно выполненная фаска позволяет сварщику провести 2–4 прохода — корневой, заполняющие и облицовочный — с гарантированным сплавлением металла шва с основным .

Параметры фаски регламентируются ГОСТ 5264. Для наиболее распространённого V-образного одностороннего шва на металле толщиной 4–25 мм стандартный угол составляет 30°, притупление — 1–2 мм. X-образная двухсторонняя разделка применяется для толщин 12–50 мм, U-образная — для 20–80 мм . Стандартные углы обычно заложены в конструкцию фаскоснимателей по умолчанию; нестандартные требуют ручной настройки или сменных фрезерных блоков.

Кромкорез против шлифмашины

Многие небольшие мастерские по привычке снимают фаску болгаркой. Однако у этого способа есть существенные ограничения. УШМ даёт скорость обработки порядка 0,3–0,5 м/мин, тогда как стационарный фаскосниматель — 2–5 м/мин. Разница в производительности — в 4–10 раз .

Но дело не только в скорости. Шлифмашина не способна выдержать постоянный угол по всей длине листа: отклонение может достигать нескольких градусов, что критично для ответственных конструкций. Кромкорез обеспечивает отклонение угла менее 1° и ширины фаски — менее 0,5 мм . К тому же работа с вращающимся абразивным кругом над кромкой листа — это всегда риск травмы, тогда как стационарное оборудование безопаснее для оператора.

Для единичных работ шлифмашина может быть оправдана. Но при серийном производстве кромкорез окупается за 2–4 месяца только за счёт экономии времени .

Типы фаскоснимателей

Оборудование для снятия фаск с листового металла делится на две основные категории.

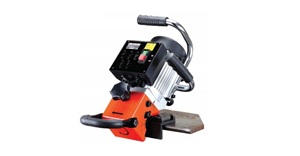

• Ручные фаскосниматели — переносные устройства, которые оператор ведёт вдоль кромки. Они подходят для нерегулярных работ, монтажа на строительной площадке, обработки крупногабаритных деталей, которые невозможно подать на стационарный станок. Ручные модели оснащаются электрическим или пневматическим приводом и фрезами со сменными твердосплавными пластинами .
• Стационарные кромкорезы — станки, на которые лист подаётся оператором или автоматической подачей. Они применяются в серийном производстве и обеспечивают стабильное качество от партии к партии. Современные стационарные модели могут оснащаться магнитными или вакуумными конвейерами для фиксации заготовок: магнитные — для углеродистой стали, вакуумные — для алюминия и других немагнитных материалов .
• Отдельная категория — пневматические фаскосниматели. Они работают на сжатом воздухе, что делает их безопаснее в условиях повышенной влажности или взрывоопасной среды. Пневматический станок HARSLE, например, предназначен для финишной обработки кромок после лазерной, плазменной или газовой резки: удаления заусенцев, острых кромок и слоёв окисления. Угол и глубина снятия фаски регулируются .

Лазерная фаскосъёмка как альтернатива

Современные лазерные станки с ЧПУ, например Bodor, позволяют снимать фаску без механического фаскоснимателя — за счёт поворотной режущей головки (bevel head) и поддержки фасочной резки в системе управления . Доступны V-, Y-, X- и K-образные фаски с углами от 0° до 45°.

Однако лазерный способ требует тщательной настройки: мощность обычно снижается до 50–80% от номинала, скорость резки уменьшается, фокус смещается ближе к кромке, а параметры подбираются опытным путём под каждый материал . Для серийного производства это оправдано, но для обработки единичных деталей или толстого металла механический фаскосниматель остаётся более предсказуемым решением.

Критерии выбора

При выборе фаскоснимателя для листового металла стоит обратить внимание на несколько параметров.

• Толщина обрабатываемого металла. Ручные модели обычно рассчитаны на лист до 20–30 мм, стационарные — на более широкий диапазон. Для толщин свыше 50 мм требуется специализированное оборудование.
• Угол фаски. Стандартные 30° и 45° поддерживаются большинством моделей. Если требуются нестандартные углы, нужна регулировка или сменные фрезерные блоки.
• Тип привода. Электрический привод обеспечивает высокую мощность и подходит для интенсивной работы. Пневматический — безопаснее и проще в обслуживании, но требует компрессора.
• Способ фиксации заготовки. Для стационарных станков важно, какой конвейер используется: магнитный, вакуумный или комбинированный. От этого зависит, сможете ли вы обрабатывать немагнитные материалы.
• Сменные пластины. Фрезы с твердосплавными пластинами — оптимальное решение: они долговечны и позволяют быстро заменить режущую кромку без замены всего инструмента .

Фаскосниматель — это оборудование, которое окупается не столько за счёт снижения затрат на оплату труда, сколько за счёт стабильного качества сварных соединений и безопасности производства. Выбор между ручной и стационарной моделью определяется объёмом работ: для единичных заказов достаточно переносного устройства, для серии — стационарного станка с автоматической подачей.
